厚物タイル施工部材 レベリングシステム

厚物タイル（20mmタイル）の施工を、もっと速く、もっと確実に。
そして、勾配・排水・がたつきの悩みを解消。
ニッタイ工業 レベリングシステムが、厚物タイルを利用した現場の実現を後押しします。

20mm厚タイルは、従来の10mm厚タイルに比べ高い強度と耐久性を持つ外構用タイルです。
石材が世界中で不足・価格高騰している昨今、新たな選択肢として世界中で採用されており、
ここ3～4年で、スタンダードになりつつあります。

目次

• 施工・設計でよくある悩み
• レベリングシステムとは？
• 製品ラインアップ

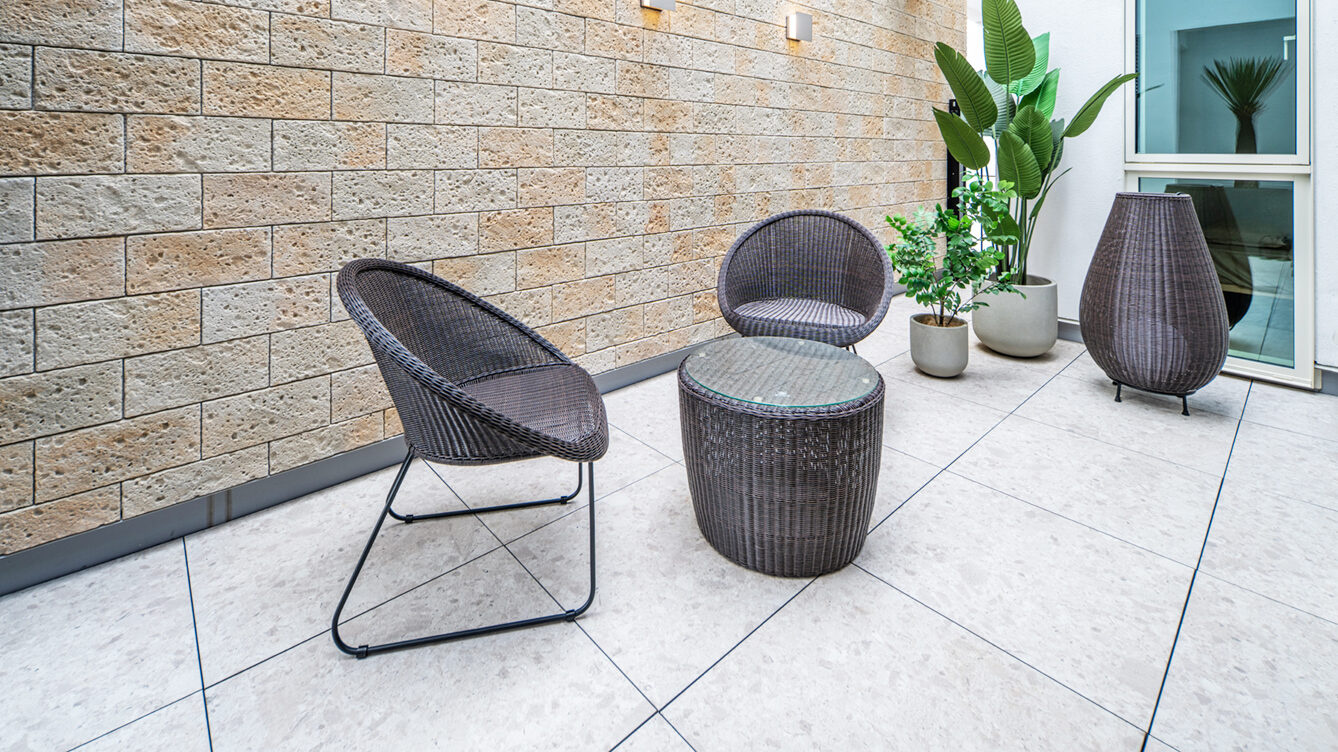

• 施工事例
• おすすめタイル
• FAQ
• お問い合わせ・資料ダウンロード

施工・設計でよくある悩み

タイル施工のとき、直面する壁は以下のものがあげられます。

• 下地の勾配補正に手間とコストがかかる
• タイルの据付精度を出すのが難しい
• 施工後のがたつき・不陸がクレームにつながる
• 将来的な配線や改修のため、床下を活用したい

→ こうした課題を一手でまとめて対応できる技術、それが「レベリングシステム」です。

レベリングシステムとは？

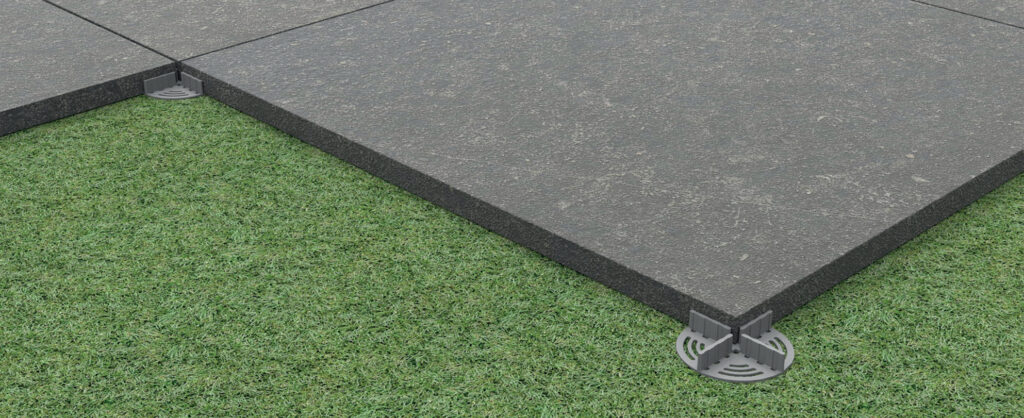

20 mm厚タイルなどの厚物タイルに対応可能な、施工効率と品質を両立する床システム。
設計施工の負荷を軽減し、仕上がりと維持性を高めることを目的としています。

主な特長

• 目地からの雨水などの排水が可能

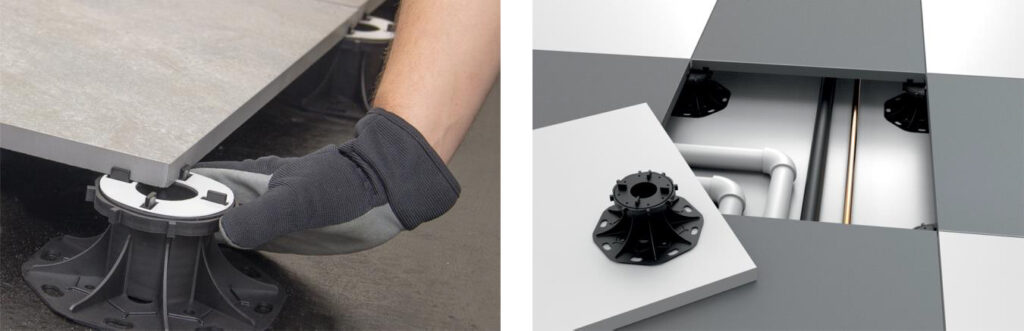

• 床下にケーブル等の配線ができ、点検や改修が可能
• 優れた温度変化耐候性（-40～+80℃の範囲）
• 室内での遮音・遮熱性のアップ
• 張り付けモルタル分の重量が軽量化
• 下地を選ばず傷つけない
• 勾配補正不要（最大5％まで自動補正）
• 施工が早くて確実

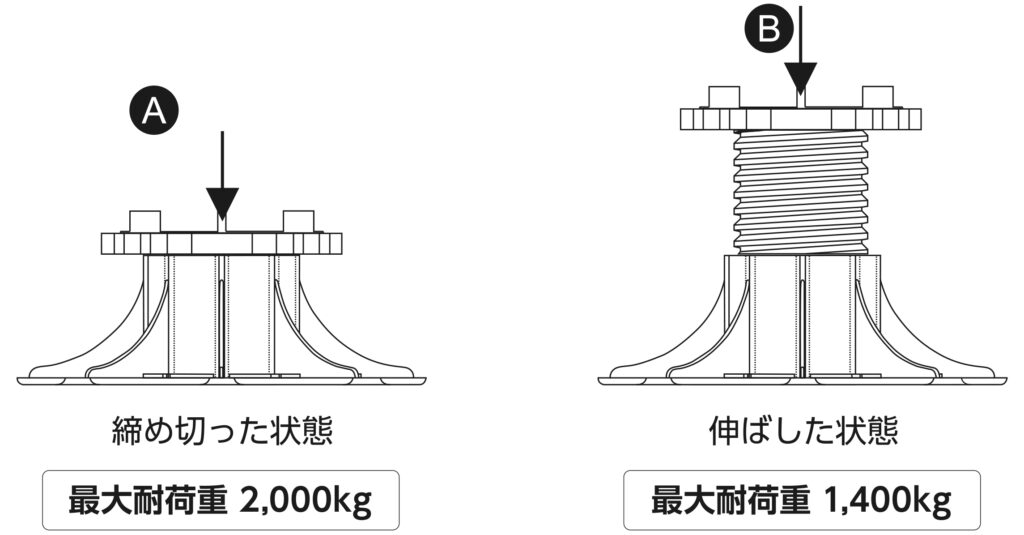

製品の耐荷重 (製品1組あたり)

締め切った状態(A)と伸ばした状態(B)で最大耐荷重は変化します。

ベーシック材、目地スペーサーを組み合わせ、均等にタイルを施工することができます。

※強風の吹く恐れのある場所ではベーシック材を下地に接着剤で固定し、タイルとレベリングシステム本体も接着固定してください。(推奨接着剤：セメダイン SX-PPK1000)
※雨水等が表面張力でタイルの表面に残る場合は、ホウキやゴムヘラ等で目地のすき間に水を落としてご使用ください。
※勾配のある下地では、調整のためオプション品が必要です。

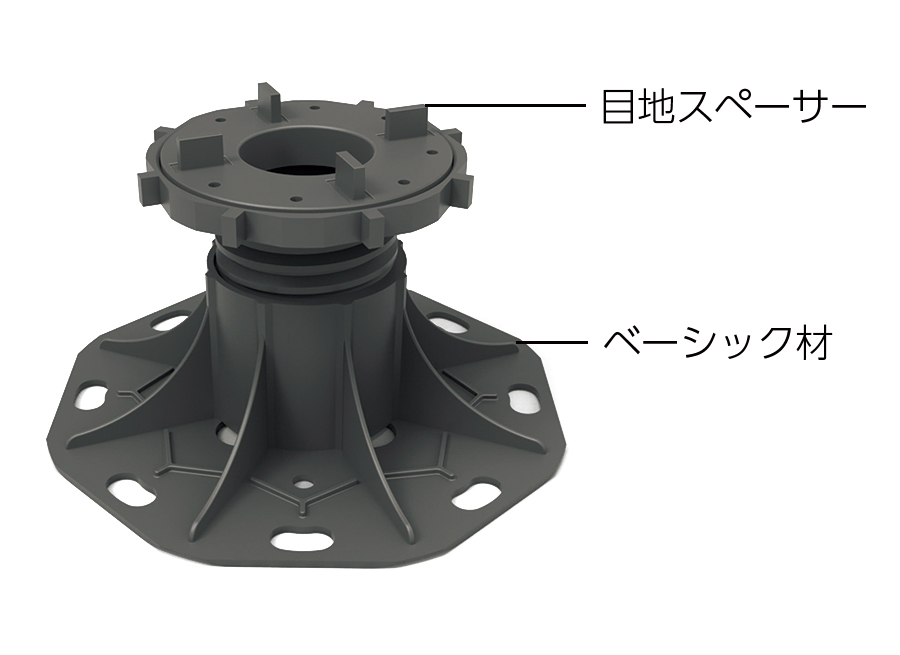

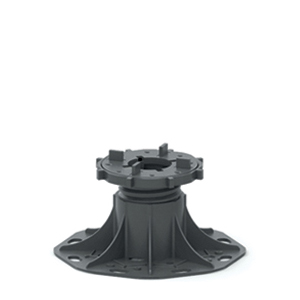

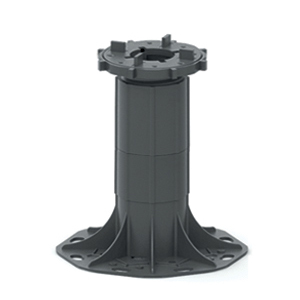

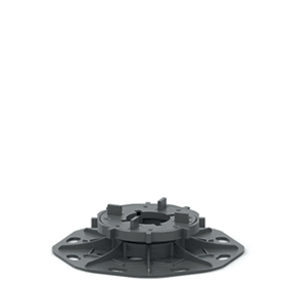

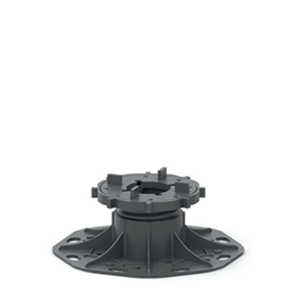

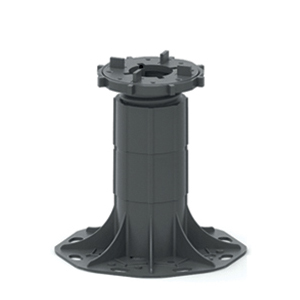

ベーシック材 BS60

基盤となる部材です。高さの異なる10サイズをご用意しています。
下地の不陸に合わせて高さを微調整できるため、施工後の段差やガタつきを抑え、美しい仕上がりを実現します。目地スペーサーは別売りです。

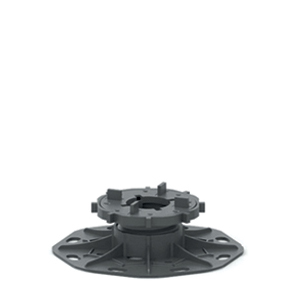

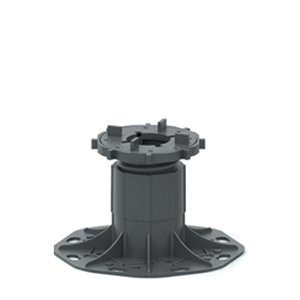

品番	BS60-01	BS60-02	BS60-03	BS60-04	BS60-05
高さ調整寸法(mm)	32～38	38～53	53～75	75～115	102～130
設計価格(円/個)	1,400	1,500	1,600	1,700	2,100

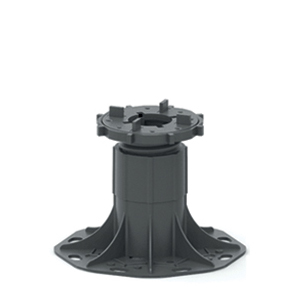

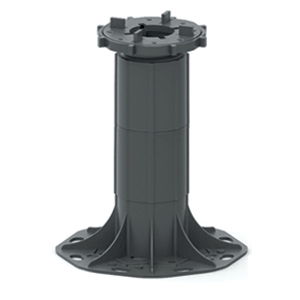

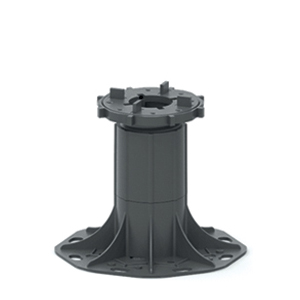

品番	BS60-06	BS60-07	BS60-08	BS60-09	BS60-10
高さ調整寸法(mm)	126～155	147～184	175～205	200～225	220～250
設計価格(円/個)	2,200	2,300	2,700	2,800	2,900

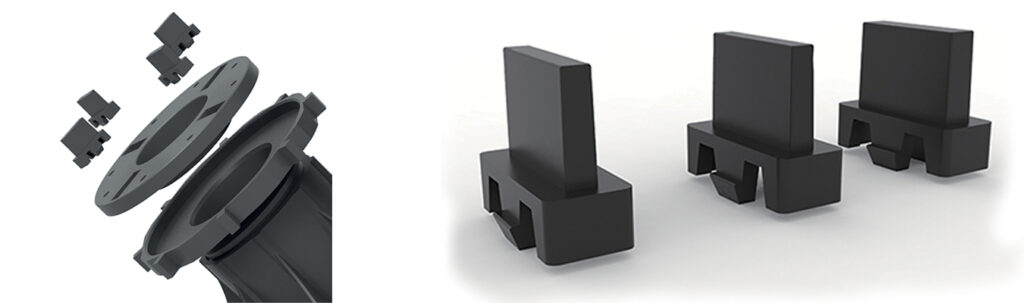

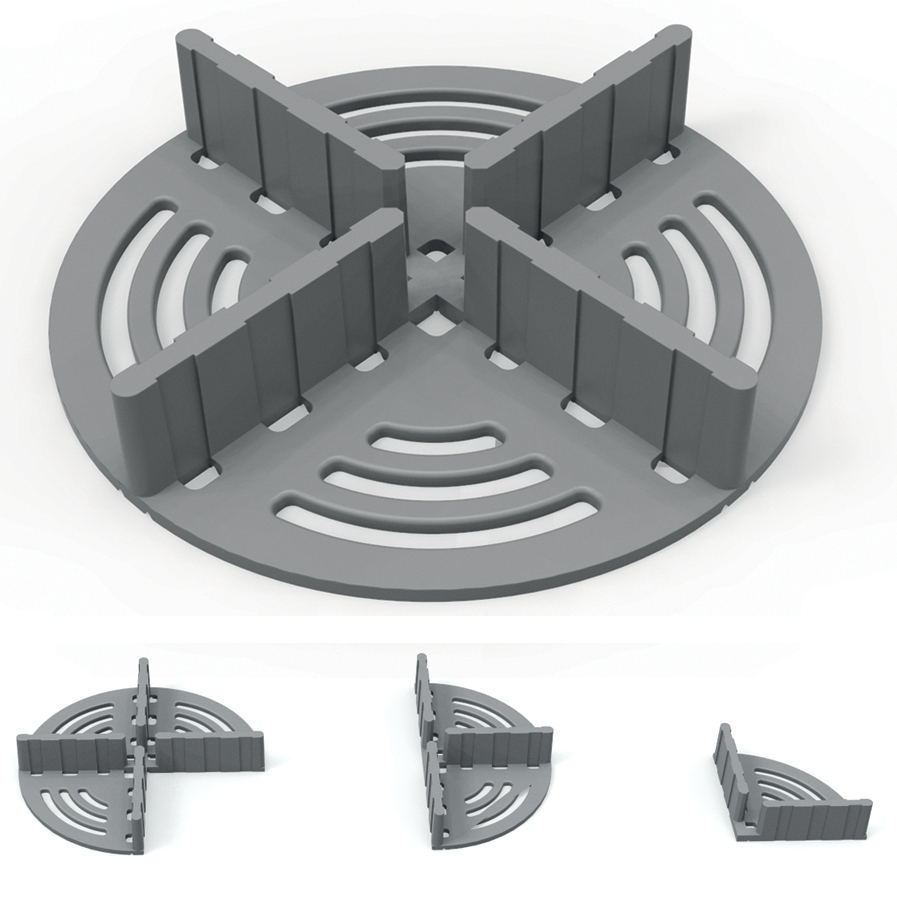

目地スペーサー TC

ベーシック材のタブに目地スペーサーを差し込んで使用します。目地幅によって3サイズをご用意しています。

割り付け参考図

壁面への端部施工は本体端部を鋸で切り落として壁に寄せてからタイルを設置します。

セルフレベリング材

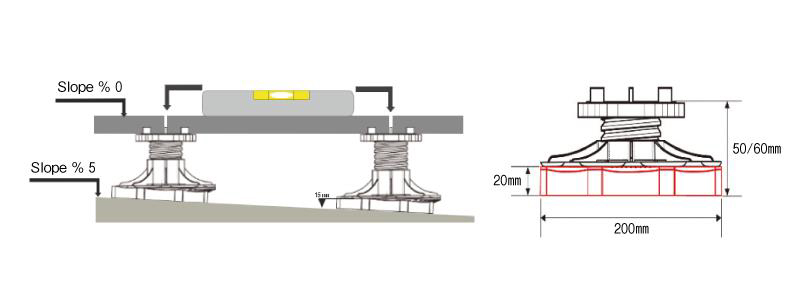

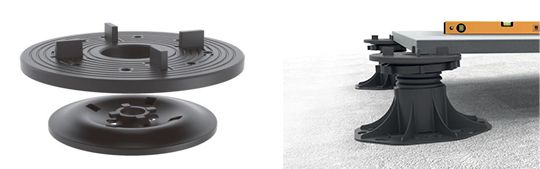

• 上部取付タイプ SLC001

SLC001を使用した場合、設置高が10mm高くなります。システム上部をセルフレベリング部材に取り替えることで5％までの勾配を自動調整します。

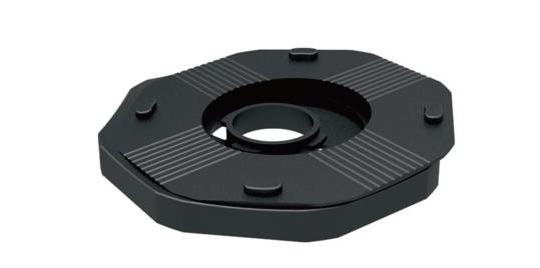

• 下部取り付けタイプ CR-1

CR-1を使用した場合、設置高が 20 mm 高くなります。端部の調整の際、端部用ディスクLD-01 と併用して ご使用いただけます。

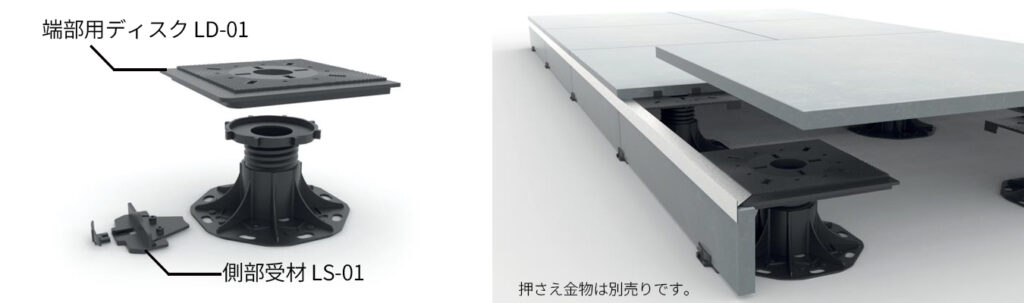

端部立ち上がり納め部材

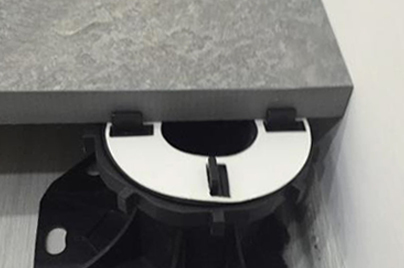

端部立ち上がり部には、側部受材LS-01 、端部用ディスク LD-01 と押さえ金物(別売り)を使用して、側面立上りの蹴込部を同じセラミックタイルで仕上げることができます。
